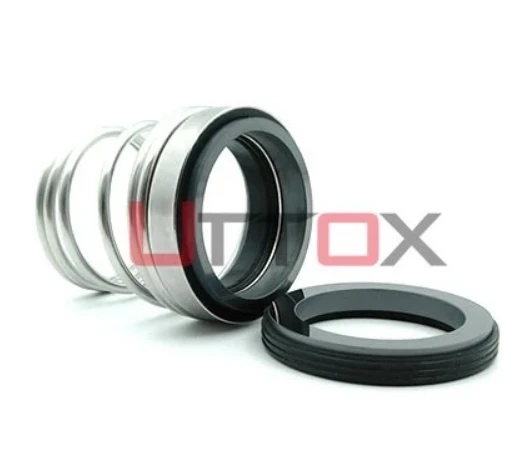

Когда промышленное оборудование, работающее в тяжелых условиях-, требует бескомпромиссной надежности, выбор правильного уплотнительного решения становится критически важным.Механическое уплотнение Burgmann MG9представляет собой проверенную конструкцию сильфона из эластомера, разработанную специально для центробежных насосов, работающих в сложных условиях. Это уплотнение решает проблемы износа вала, предотвращает опасные утечки среды и обеспечивает стабильную работу в нефтехимической, энергетической, металлургической и горнодобывающей отраслях. Благодаря диапазону рабочих температур от -30 до +200 градусов, допустимому давлению до 10 бар и совместимости с валами от 24 до 53 мм эта конфигурация уплотнений обеспечивает универсальность, которую высоко ценят менеджеры по закупкам и инженеры по техническому обслуживанию.
Понимание технических характеристик и конструкции механического уплотнения Burgmann MG9
Техническая основа этого уплотнения делает его пригодным для суровых промышленных условий. Зная эти характеристики, менеджеры по оборудованию могут сделать разумный выбор, который напрямую повлияет на то, как долго будет использоваться оборудование и сколько будет стоить его обслуживание.
Основные технические параметры
Уплотнение работает надежно в-определенных пределах, соответствующих потребностям большинства промышленных центробежных насосов. Он может выдерживать температуру от -30 градусов до +200 градусов, поэтому его можно использовать как для холодных, так и для горячих применений. Он может выдерживать давление до 10 бар, что хорошо для систем среднего давления, которые обычно используются в химической обработке и водоочистке. Стандартные центробежные насосы могут вращаться со скоростью до 10 м/с, а размеры вала от 24 мм до 53 мм (от 1,125 до 1,75 дюйма) совместимы с широким спектром конструкций насосов.
Конфигурация и выбор материала
Выбор материала напрямую влияет на то, как долго прослужит уплотнение и насколько хорошо оно будет работать с химикатами. Существуют разные виды уплотнительных лент, каждый из которых имеет свои преимущества. Они бывают смоляного углерода, углерода сурьмы, карбида кремния (SIC), карбида кремния-кремния (SSIC) и карбида вольфрама. Карбид кремния отлично подходит для абразивных сред, поскольку он не изнашивается легко и хорошо передает тепло. Карбид вольфрама очень твердый и может использоваться в самых сложных ситуациях. Резиновые сильфоны бывают трех типов: NBR для общего использования, EPDM для использования в воде и VITON для химической защиты. Нержавеющая сталь SS304 используется в металлических деталях, поскольку она -устойчива к коррозии и недорога.
Преимущества конструкции эластомерных сильфонов
В конструкции сильфона отсутствуют подвижные уплотнительные кольца, которые вызывают натяжение вала в обычных толкающих уплотнениях. Такая конструкция без-толкателей предотвращает износ дорогих валов насосов в канавках, что снижает стоимость долгосрочного-технического обслуживания. Сильфон естественным образом приспосабливается к изменениям положения вала, принимая их, не влияя на целостность уплотнения. Такая адаптивность особенно полезна для больших машин, где вибрация и температурный рост затрудняют работу. Маленькая форма не засоряется при наличии плавающих твердых частиц или густых жидкостей, поэтому она работает, когда другие конструкции с несколькими пружинами выходят из строя.
Проверка материалов посредством тестирования PMI гарантирует подлинность, что важно для менеджеров по закупкам, которые ищут надежные варианты оригинального оборудования. Плоскостность лицевой поверхности в пределах 0,6 микрона предотвращает утечки еще до того, как они произойдут, а испытание на твердость по Шору гарантирует, что качество эластомера одинаковое от партии к партии.
Установка, обслуживание и устранение неисправностей механического уплотнения Burgmann MG9
От того, как установлено это уплотнение и как регулярно его обслуживают, зависит, прослужит ли оно полный срок эксплуатации или его необходимо заменить раньше срока.
Рекомендации по установке
Первым шагом при подготовке является тщательная проверка вала и камеры уплотнения. Поверхность вала должна быть ровной, без трещин и ржавчины, которые могут повредить сильфоны во время их установки. Очистите все детали растворами, безопасными для выбранного резинового материала. Прежде чем двигаться дальше, убедитесь, что размерыУплотнение насоса MG9соответствовать характеристикам насоса. Даже небольшие различия могут привести к катастрофическому отказу.
При установке сильфонов не перекручивайте и не растягивайте их, поскольку это ослабит их структуру. Используйте подходящую смазку, чтобы облегчить установку, не повредив уплотнительные поверхности. Убедитесь, что используется правильная степень сжатия в соответствии с инструкциями производителя. Недостаточное сжатие может привести к утечкам, а слишком сильное сжатие делает сильфон менее гибким. Правильно выровняйте детали, чтобы избежать неравномерных нагрузок, которые ускоряют износ.
Протоколы текущего обслуживания
Регулярные проверки значительно увеличивают срок службы уплотнений. Обращайте внимание на ранние признаки опасности, такие как небольшие утечки вокруг поверхностей уплотнения, странные шумы при работе машины или повышение температуры в области уплотнения. Эти признаки обычно появляются за несколько недель до того, как все сломается. Это позволяет планировать замену во время регулярного технического обслуживания вместо отключения в случае чрезвычайной ситуации.
Проверьте любые дополнительные системы, которые могут там быть, например, поток холодной воды и количество затворной жидкости, если таковая имеется. Когда смазочная жидкость загрязнена или ее недостаточно, эффективность уплотнения быстро падает. Несоосность создает нагрузку на узел уплотнения, поэтому убедитесь, что насос всегда выровнен правильно, регулярно проверяя его.
Распространенные проблемы и решения
Большинство утечек вызвано повреждением поверхности уплотнения, разрушением резины или ошибками в процессе установки. Проверьте поверхности на наличие тепловых трещин и задиров. Если резина набухает или затвердевает из-за химического воздействия, проверьте, совместим ли носитель, если это произойдет. Перегрев обычно происходит из-за недостаточной смазки или слишком большого давления на лицо. Проверьте настройки компрессии или отрегулируйте системы охлаждения.
Ранний износ является признаком перекоса или загрязнения технологической жидкости. Попадая на поверхности уплотнений, частицы действуют как шлифовальный состав и быстро повреждают уплотняемые поверхности. Чтобы защитить уплотнение, установите перед ним правильный фильтр. Когда насос выходит из строя из-за вибрации, проблему следует снова и снова устранять в ее источнике, а не только в уплотнениях.
Сравнение механического уплотнения Burgmann MG9 с другими уплотнениями
Менеджеры по оборудованию, рассматривающие решения для герметизации, должны иметь возможность четко сравнивать производительность, чтобы принимать экономически-эффективные решения и сбалансировать первоначальные инвестиции с общими затратами на протяжении всего срока службы продукта.
Отличия производительности от альтернативных конструкций
Конструкция резинового сильфона MG9 во многих отношениях намного лучше, чем уплотнения толкающего типа-с металлическими пружинами. Когда детали изнашиваются, сильфонные конструкции сохраняют свое закрывающее усилие, но подпружиненные-уплотнения перестают работать, когда поверхности отступают. В канализационных и целлюлозных системах, где твердые частицы имеют тенденцию скапливаться в пружинных системах, способность не засоряться более полезна.
Серия MG9 может работать с валами большего размера и более высоким давлением, чем серия MG1. Это делает его более подходящим для тяжелых-промышленных насосов. Хотя серия MG10 имеет больше функций, она стоит дороже, что может оказаться нецелесообразным для легких-применений. Продукты серий John Crane Type 2 или Flowserve 140 схожи по эффективности, но менеджеры по закупкам часто обнаруживают, что их доставка занимает больше времени и стоит дороже, чем лучшие варианты.
Анализ затрат-выгод для закупок
Первоначальная цена покупки составляет лишь часть общей стоимости владения. Уплотнение, которое служит на 80 % дольше, чем оригинальное оборудование, и стоит на 30–50 % меньше, экономит много денег на всех насосах предприятия. Преимущество, которое часто игнорируется, заключается в том, что конструкция сильфона снижает износ вала, а это означает, что не требуется дорогостоящая замена крышки вала. Когда сроки выполнения заказа короче, затраты на хранение запасов и расходы на экстренные авиаперевозки, когда что-то идет не так без предупреждения, сводятся к минимуму.
Данные о производительности промышленных установок показывают, что среднее время между отказами примерно такое же, как и у оригинального оборудования, если оно было установлено и правильно задано. Благодаря этому специалисты по планированию технического обслуживания могут безопасно включать варианты в свои стратегические планы снабжения, не влияя при этом на безопасность операций или доступность оборудования.
Анализ цепочки закупок и поставок механических уплотнений Burgmann MG9
Чтобы стратегически покупать механические уплотнения, вам необходимо знать, как работает рынок, что могут сделать ваши поставщики и как проверять качество деталей, чтобы не допустить подделок.
Факторы ценообразования и планирование бюджета
Цена материалов меняется в зависимости от выбранного вами уплотнителя. Карбид кремния намного дешевле карбида вольфрама, а угольный графит — самый дешевый вариант для применений, которые могут с ним работать. Выбор эластомера незначительно влияет на цену; например, VITON стоит дороже, чем NBR или EPDM. Номер заказа оказывает большое влияние на цену за единицу продукции. Предприятиям, которые обслуживают несколько одинаковых насосов, следует объединить свои закупки, чтобы получить значительную экономию.
Сроки выполнения заказа зависят от занятости поставщика и количества доступного материала. СтандартныйУплотнение насоса MG9проекты от известных производителей обычно доставляются в течение одной-двух недель, но изготовление индивидуальных спецификаций может занять до восьми недель. Наличие запланированного запаса ключей разных размеров помогает контролировать расходы на переноску и экстренные закупки.
Выбор и проверка поставщика
Авторизованные дистрибьюторы предлагают гарантии аутентичности и техническую помощь, что оправдывает немного более высокие цены для групп, которые не хотят рисковать. Прямые связи с производителями могут сэкономить вам деньги, если вы покупаете много продукции и готовы самостоятельно заниматься контролем качества. Глобальный поиск поставщиков возможен через цифровые платформы, такие как Alibaba International Station, но поставщиков необходимо тщательно проверять.
Методы проверки защищают бизнес по производству пломб послепродажного обслуживания от распространенных поддельных деталей. Запросите одобрение материала для резиновых деталей и поверхностей уплотнения. При получении товаров они проверяются на точность путем измерения. Прежде чем использовать большое количество оборудования, следует проверить его производительность, установив тестовые версии на не-критическое оборудование.
Вопросы после-послепродажной поддержки
Лучшие поставщики отличаются от поставщиков сырьевых товаров, поскольку они предлагают полную экспертную помощь. Доступ к инженерам по применению, которые знают, как работает тяжелая промышленность, помогает решать проблемы с установками и выбирать лучшие уплотнения для каждой ситуации. Существует множество различных гарантийных политик. Вам следует сравнить условия покрытия, процедуры претензий и то, как быстро поставщики отвечают на запросы по гарантии.
Доступ к запасным частям обеспечивает непрерывность работы в случае необходимости замены деталей. По сравнению с поставщиками, которые производят продукцию на заказ, те, у кого большие запасы, сокращают время аварийных простоев. То, насколько быстро служба поддержки клиентов реагирует во время крупных сбоев, может означать разницу между часами и днями потерянной работы.
Преимущества и применение механического уплотнения Burgmann MG9 в промышленности
В реальном мире успех в различных отраслях промышленности показывает, насколько полезна такая конфигурация уплотнений для операторов станков и ремонтных бригад.
Измеримые эксплуатационные улучшения
Сокращение утечек напрямую приводит к соблюдению экологических требований и уменьшению материальных потерь. При химической обработке остановка даже небольших разрывов уплотнений предотвращает опасные утечки паров, о которых необходимо сообщать правительству. Нефтехимические заводы избегают потери дорогостоящей продукции и необходимости платить большие деньги за очистку окружающей среды. Когда уплотнения сохраняют правильные зазоры, а не допускают обратного потока, что делает насос менее эффективным, потребление энергии снижается.
Защита деталей насоса от загрязнения технологической жидкости и повреждения вала приводит к увеличению срока службы оборудования. Поскольку конструкция сильфона устойчива к износу вала, она предотвращает повреждение, которое накапливается с течением времени и происходит, когда валы с канавками разрушают повторяющиеся установки уплотнений. Эта защита особенно полезна в удаленных установках, где доступ к ним для обслуживания потребует много усилий.
Отраслевые-приложения
На химических заводах эти уплотнения используются в перекачивающих насосах, перекачивающих кислоты, щелочные растворы и органические растворители. Варианты совместимости материалов позволяют подобрать детали уплотнений к определенным химикатам, что продлевает их срок службы в суровых условиях. На водоочистных станциях они используются в циркуляционных насосах, перекачивающих большое количество воды, поскольку они надежны и не требуют особого обслуживания.
Эти уплотнения требуются нефтегазовым компаниям для насосов, которые перекачивают пластовую воду, перекачивают сырую нефть и управляют технологическими насосами нефтеперерабатывающих заводов. Диапазоны давления и температуры подходят для большинства применений на средних и нижних стадиях потока. Они используются в шламовых насосах и дренажных системах в шахтах, но абразивные насадки могут сократить срок службы уплотнений. Они используются в движении охлаждающей воды, конденсатных насосах и другом оборудовании на электростанциях.
Устойчивое развитие и экологическая ответственность
Уменьшение утечек помогает компаниям достигать своих экологических целей, выходя за рамки простого следования правилам. Избавление от случайных выбросов помогает предприятиям, работающим с летучими органическими соединениями, достичь своих целей по сокращению выбросов парниковых газов. Уплотнения, которые останавливают потерю технологической воды в системах рециркуляции, помогают экономить воду.
Усилия по устойчивым закупкам соответствуют выбору материалов, таких как перерабатываемые металлы и эластомеры, которые более безопасны для окружающей среды. По сравнению с частой заменой плохих уплотнений, уплотнения с более длительным сроком службы легче изготовить и производить меньше отходов. Поскольку компании усиливают свои экологические обещания, эти факторы становятся более важными при принятии решений о покупке.
Заключение
Для использования в тяжелой промышленности с использованием центробежной машины Burgmann.Механическое уплотнение MG9, эта установка показывает, насколько хорошо работает конструкция эластомерного сильфонного уплотнения. Технические детали позволяют ему работать в обычных промышленных, энергетических, металлургических и горнодобывающих условиях. Различные типы материалов обеспечивают химическую совместимость с широким спектром технологических жидкостей, сохраняя при этом экономичность-по сравнению с ценой оригинального оборудования. По сравнению с традиционными толкающими уплотнениями конструкция сильфона защищает поверхности вала, увеличивает срок службы и упрощает обслуживание. Чтобы стратегические закупки работали, вам необходимо знать, сколько стоят материалы, что могут сделать ваши поставщики и как проверить, что покупаемые вами детали настоящие. В реальном мире приложения демонстрируют измеримые преимущества, такие как меньшие утечки, меньшее потребление энергии и более длительный срок службы оборудования. Для менеджеров по оборудованию, которым приходится совмещать надежность с ограниченным бюджетом, эта технология уплотнений — проверенный-и-верный вариант, который следует тщательно рассмотреть.
Часто задаваемые вопросы
1. Какие температурные ограничения выдерживает данная конфигурация уплотнения?
Нормальный диапазон температур составляет от -30 градусов до +200 градусов, чего достаточно для большинства коммерческих целей. Способность выдерживать низкие температуры хороша для замораживания помещений и мест с холодом. С другой стороны, способность выдерживать высокие температуры хороша для химических заводов, использующих горячую воду, термомасла и технологические потоки. Температурные пределы зависят от выбранного вами эластомера. NBR лучше всего работает при температуре ниже 100 градусов, EPDM выдерживает воду при температуре до 150 градусов, а VITON выдерживает температуру до 200 градусов, сохраняя при этом химическую стойкость.
2. Как конструкция эластомерного сильфона предотвращает износ вала?
В традиционных уплотнениях толкателей уплотнительные кольца перемещаются по поверхности вала во время использования уплотнения, протачивая отверстия в валу, которые разрушают последующие уплотнения. Этот динамический контакт не требуется из-за конструкции сильфона. Вращающийся узел движется как единое целое, а гибкий сильфон обеспечивает осевое перемещение без трения вала. Эта функция безопасности особенно полезна для крупного оборудования, где замена вала может стоить больших денег как на детали, так и на рабочую силу.
3. Может ли это уплотнение заменить оригинальное оборудование в существующих насосах?
Соответствие размеров оригинальным характеристикам гарантирует, что насос можно заменить напрямую, без необходимости замены. Прежде чем разместить заказ, обязательно проверьте ширину вала, размеры уплотнительной камеры и размеры меж--лицевой стороны. Эти уплотнения можно использовать с большинством обычных центробежных насосов без каких-либо изменений. Для нестандартных конфигураций насоса может потребоваться проверить спецификации производителя уплотнений, чтобы убедиться, что они подходят.
Партнер с Uttox в области надежных решений для механических уплотнений Burgmann MG9
Компания Zhejiang Uttox Fluid Technology Co., Ltd. обслуживает тяжелую промышленность по всему миру.Механическое уплотнение Burgmann MG9решения, подкрепленные 30-летним промышленным опытом. Наша техническая команда предлагает бесплатную помощь в разработке приложений, чтобы убедиться, что вы выбрали правильное уплотнение для ваших уникальных условий работы. Это убережет вас от дорогостоящих ошибок в спецификациях, которые приводят к преждевременному выходу уплотнений из строя. Являясь хорошо-известной компанией, производящей механические уплотнения, мы держим под рукой большие запасы, чтобы обеспечить быструю доставку и соблюдение графиков технического обслуживания без необходимости доплачивать за ускорение. Свяжитесь с нашей командой по адресу info@uttox.com, чтобы обсудить ваши потребности в уплотнениях центробежных насосов и получить полное техническое предложение по низким ценам как для отдельных единиц, так и для крупномасштабных-закупок.
