Пределы эксплуатации:

● Температура: -20 ℃ - 220 ℃

● Давление ： 10 бар

● Скорость: ≤ 15 м / с.

Материалы:

● Уплотнительные кольца: углеродная смола, углеродная сурьма, SIC, SSIC, карбид вольфрама.

● Эластомер: VITON, EPDM, NBR, FFKM, AFLAS.

● Металлическая деталь: SS304, SS316, дуплекс, Hastelloy C

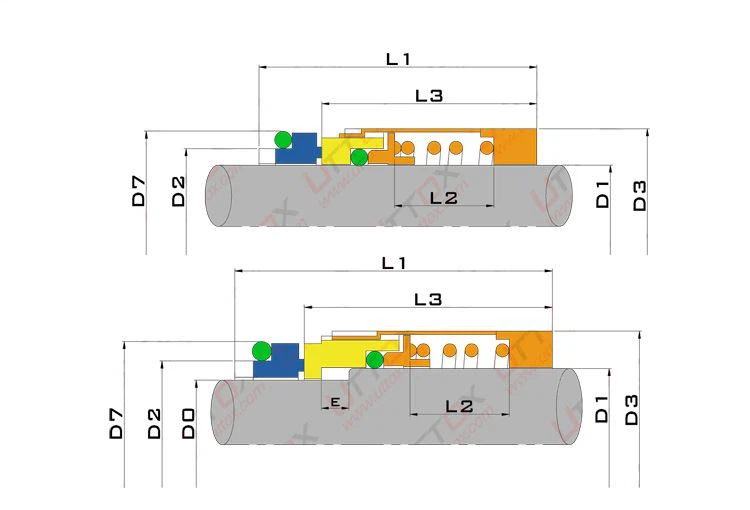

Сборочный чертеж:

Размеры (мм):

UT-104
D1	D3	D7	L1	L2	L3
16	33	33	53	8	37
18	35	36	56	11	40
20	37	40	59	11	40
22	39	42	62	14	43
25	42	45	62	14	43
28	45	48	63	15	44
30	52	50	68	15	49
35	57	55	70	17	51
40	62	60	73	20	54
45	67	65	79	25	60
50	72	70	82	28	63
55	77	75	84	30	65
60	82	80	84	30	65
65	92	90	96	35	74
70	97	97	101	37	76
75	102	102	101	37	76
80	107	107	106	42	81
85	112	112	107	42	82
90	117	177	108	43	83
95	122	122	108	43	83
100	127	127	108	43	83
110	141	142	132	60	105
120	151	152	132	60	105

Связанное введение

Технология механического уплотнения имеет многолетнюю историю. По разным принципам работы технологию механического уплотнения можно разделить на статическое уплотнение и динамическое уплотнение.

Статическое уплотнение механического уплотнения относится к уплотнению между стыковочными поверхностями двух относительно статичных частей; динамическое уплотнение механического уплотнения относится к технологии уплотнения между поверхностями соединения двух относительно движущихся частей.

горячая этикетка : 104 механическое уплотнение, Китай, поставщики, производители, завод, заказ, покупка, качество, прейскурант, предложение, низкая цена, сделано в Китае

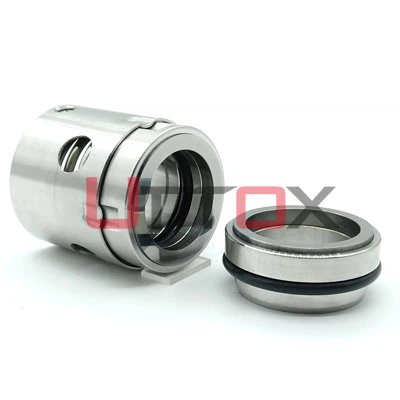

104 Механическое уплотнение
