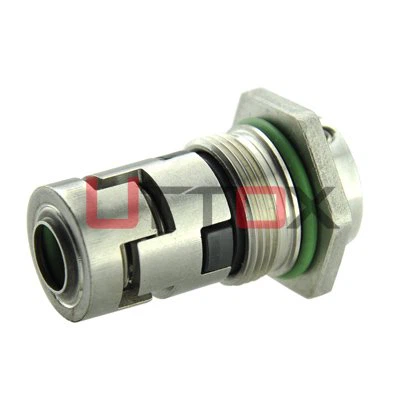

G03 Замена механического уплотнения с резиновым сильфоном Grundfos
Материалы:
● Уплотнительные кольца: углеродная смола, углеродная сурьма, SIC, SSIC, карбид вольфрама.
● Эластомер: ВИТОН, EPDM, NBR.
● Металлическая деталь: SS304.
Сборочный чертеж:
Размеры (мм):
| D | D3 | D7 | L1 | L3 |
| 12 | 23 | 22 | 9.5 | 40.5 |
| 16 | 27 | 26 | 9.5 | 41.5 |
* Связанное введение *
Основная функция упругого элемента в механическом уплотнении заключается в создании определенного давления предварительной затяжки на торцевой поверхности уплотнения, чтобы торцевая поверхность могла поддерживать хорошее соединение, когда торцевая поверхность запускается, останавливается или находится под давлением среды. колеблется. В то же время он используется для преодоления силы трения между вспомогательным уплотнительным кольцом и валом и перемещения компенсационного кольца в осевом направлении для компенсации зазора, образовавшегося после износа торцевой поверхности. Кроме того, он также может гасить вибрацию, вызванную биением вала. Упругие элементы, используемые в механических уплотнениях, включают цилиндрические спиральные пружины сжатия, волновые пластинчатые пружины, тарельчатые пружины и сильфоны. Среди них наиболее распространены цилиндрические спиральные пружины сжатия. Волновые пружины и тарельчатые пружины имеют преимущества небольшого осевого размера, высокой жесткости и компактной конструкции, но при этом осевое смещение и сила пружины невелики, и они, как правило, подходят для легких механических уплотнений с компактными осевыми размерами. Сильфоны часто используются в особых условиях, таких как высокая температура, низкая температура и сильная коррозия.
