Эквивалентно:
● Eagle Burgmann, тип MFL85N
Пределы эксплуатации:
● Температура: -20 ℃ - +350 ℃.
● Давление ： ≤ 21 бар
● Скорость: ≤ 23 м / с.
● Размер вала: 16 мм - 100 мм
Материалы:
● Уплотнительные кольца: A, B, Q1 / 12, Q2 / 22, U1 / 12, U2 / 22
● Эластомер: VITON, EPDM, NBR, FFKM, AFLAS.
● Металлическая деталь: SS304, SS316, 4J42, 2CR13, AM350, Hastelloy C, Inconel 718.

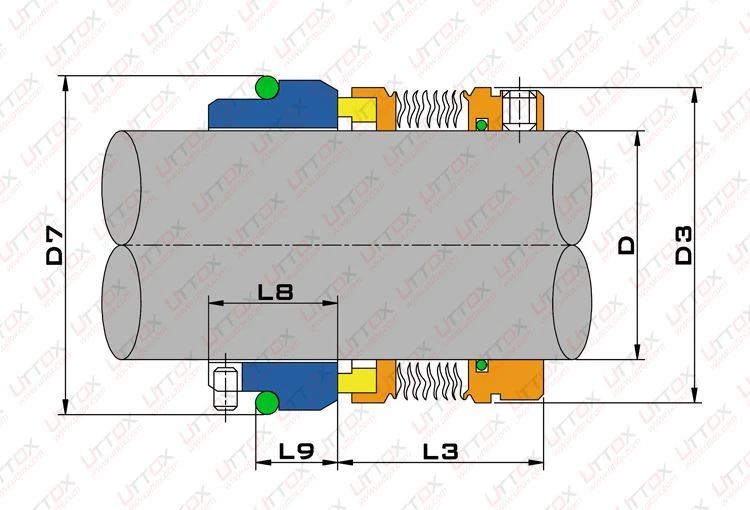

Сборочный чертеж:
Размеры (мм):
| D | D3 | D7 | L3 | L8 | L9 |
| 16 | 30.0 | 27.0 | 32.5 | 17.5 | 10.0 |
| 18 | 32.0 | 33.0 | 30.5 | 14.0 | 11.5 |
| 20 | 33.5 | 35.0 | 30.5 | 14.0 | 11.5 |
| 22 | 36.5 | 37.0 | 30.5 | 14.0 | 11.5 |
| 24 | 39.0 | 39.0 | 28.5 | 19.5 | 11.5 |
| 25 | 39.6 | 40.0 | 28.5 | 19.5 | 11.5 |
| 28 | 42.8 | 43.0 | 31.0 | 19.5 | 11.5 |
| 30 | 45.0 | 45.0 | 31.0 | 19.5 | 11.5 |
| 32 | 46.0 | 48.0 | 31.0 | 19.5 | 11.5 |
| 33 | 48.0 | 48.0 | 31.0 | 19.5 | 11.5 |
| 35 | 49.2 | 50.0 | 31.0 | 19.5 | 11.5 |
| 38 | 52.3 | 56.0 | 31.0 | 22.0 | 14.0 |
| 40 | 55.5 | 58.0 | 31.0 | 22.0 | 14.0 |
| 43 | 57.5 | 61.0 | 31.0 | 22.0 | 14.0 |
| 45 | 58.7 | 63.0 | 31.0 | 22.0 | 14.0 |
| 48 | 61.9 | 66.0 | 31.0 | 22.0 | 14.0 |
| 50 | 65.0 | 70.0 | 32.5 | 23.0 | 15.0 |
| 53 | 68.2 | 73.0 | 32.5 | 23.0 | 15.0 |
| 55 | 70.0 | 75.0 | 32.5 | 23.0 | 15.0 |
| 58 | 71.7 | 78.0 | 37.5 | 23.0 | 15.0 |
| 60 | 74.6 | 80.0 | 37.5 | 23.0 | 15.0 |
| 63 | 79.0 | 83.0 | 37.5 | 23.0 | 15.0 |
| 65 | 84.1 | 85.0 | 37.5 | 23.0 | 15.0 |
| 68 | 87.3 | 90.0 | 34.5 | 26.0 | 18.0 |
| 70 | 87.3 | 92.0 | 42.0 | 26.0 | 18.0 |
| 75 | 95.0 | 97.0 | 42.0 | 26.0 | 18.0 |
| 80 | 98.4 | 105.0 | 41.8 | 26.2 | 18.2 |
| 85 | 104.7 | 110.0 | 41.8 | 26.2 | 18.2 |
| 90 | 111.0 | 115.0 | 46.8 | 26.2 | 18.2 |
| 95 | 114.0 | 120.0 | 47.8 | 25.2 | 17.2 |
| 100 | 117.4 | 125.0 | 47.8 | 25.2 | 17.2 |
* Связанное введение *
Основные принципы выбора торцевого уплотнения:
(1) В зависимости от давления в герметичной полости определяется, что конструкция уплотнения имеет сбалансированную или несбалансированную, одинарную или двойную торцевую поверхность и т. Д.
(2) В зависимости от рабочей скорости определите, использовать ли вращательный или статический, гидродинамический или бесконтактный тип.
(3) В соответствии с температурой и свойствами жидкости определите пару трения и вспомогательные уплотнительные материалы и правильно выберите систему защиты циркуляции механического уплотнения, такую как смазка, промывка, сохранение тепла и охлаждение.
(4) В зависимости от эффективного пространства для установки уплотнения определите использование нескольких пружин, одиночных пружин или волновых пружин, встроенных или внешних.
