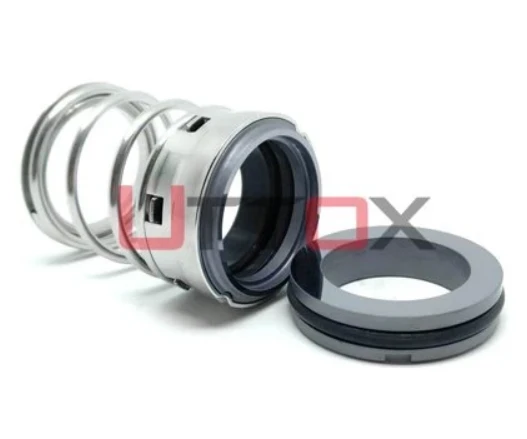

A Механическое уплотнение типа 1представляет собой эластомерное сильфонное уплотнение с одной пружиной, разработанное для предотвращения утечки жидкости во вращающемся оборудовании, таком как насосы, смесители и компрессоры. В этой конфигурации уплотнения используются подпружиненные уплотняющие поверхности-, которые поддерживают постоянный контакт, создавая динамический барьер между вращающимся валом и неподвижным корпусом. Эластомерный сильфон обеспечивает гибкость и компенсирует незначительное смещение вала, что позволяет адаптировать его к различным промышленным условиям. Уплотнения типа 1 ценятся за свою простую конструкцию, надежную работу и экономичную-эффективную работу в различных сферах применения, от водоочистных сооружений до химических заводов, где поддержание работы-без утечек имеет важное значение как для безопасности, так и для производительности.
Знакомство с механическим уплотнением типа 1
Чтобы понять основную цель технологии уплотнений, вы должны сначала понять, как механические уплотнения типа 1 играют важную роль в предотвращении утечки нежелательной жидкости из прядильного оборудования. Эти уплотнения создают контролируемый интерфейс, в котором две точно притертые поверхности остаются в контакте под давлением пружины. Одна грань вращается вместе с валом, а другая остается внутри корпуса. Резиновые сильфоны выдерживают как горизонтальное перемещение, так и тепловое расширение, поэтому уплотнение работает одинаково, даже если условия работы меняются.
Основные компоненты конструкции
В основе каждой печати лежат три важные части, которые работают вместе. Уплотнительные кромки, которые обычно изготавливаются из углерода или глины, являются основным средством предотвращения утечек. Необходимое усилие закрывания обеспечивается одной винтовой пружиной, которая удерживает лицо в контакте с дверью во время движения. Если вы сделаете резиновые сильфоны из нитрила или EPDM, они обеспечат как вторичное закрытие, так и динамическую гибкость. Такое сочетание создает надежное и гибкое закрывающее решение, подходящее для обычных отраслевых условий.
Общие промышленные применения
Механические уплотнения типа 1 широко используются во многих областях, где важна эффективная изоляция. На химических заводах эти уплотнения работают с кислотными жидкостями, сохраняя при этом работу оборудования. Эти насосы используются как на очистных сооружениях как для чистой, так и для грязной воды, и очень надежны. Они используются в перекачивающих насосах и других инструментах в нефтегазовых процессах. Они используются в системах охлаждающей воды и канализационных насосах на электростанциях. Их чистый дизайн технологического оборудования важен для бизнеса по производству продуктов питания и напитков. Они являются гибкими, поскольку было доказано, что они способны адаптироваться к различным давлениям, температурам и свойствам жидкости, сохраняя при этом -экономическую эффективность.
Почему уплотнения типа 1 остаются фаворитами в отрасли?
Эти уплотнения используются десятилетиями и зарекомендовали себя как надежные рабочие лошадки в промышленных условиях. Их успех обусловлен рядом полезных преимуществ: они просты в установке, что сокращает время простоя во время технического обслуживания; запасные части легко найти, что упрощает инвентаризацию; Было доказано, что они совместимы со спецификациями производителей оригинального оборудования, что упрощает закупки. Поскольку они эффективны и доступны по цене, они особенно привлекательны для предприятий, отвечающих за работу с несколькими насосными установками. Командам технического обслуживания нравится, насколько легко устранять проблемы, а менеджерам по закупкам нравится, насколько конкурентоспособны их цены и насколько надежны их поставки.
-Подробное описание конструкции и характеристик материалов механических уплотнений типа 1
Если вы внимательно посмотрите на инженерные решения, лежащие в основе этих закрывающих решений, вы увидите, как выбор материала и форма конструкции напрямую влияют на результаты. УТТОКСМеханическое уплотнение типа 1является отличным примером того, как тщательное планирование может окупиться для людей, которым нужна надежная альтернатива дорогому оригинальному оборудованию.
Материалы и характеристики уплотнительных поверхностей
Насколько хорошо оборудование работает в определенных ситуациях, зависит от выбора материала сторон уплотнения. Углеродные поверхности хорошо проводят тепло и хорошо работают с широким спектром жидкостей, поэтому их можно использовать в самых разных ситуациях. Керамические поверхности тверже и менее склонны к изнашиванию, чем другие материалы, поэтому они дольше служат в суровых условиях. Для жестких химических применений лучшим выбором являются стороны из карбида кремния, поскольку они очень твердые и устойчивы к коррозии. Когда инженеры выбирают материалы, им приходится сопоставлять начальную стоимость с прогнозируемым сроком службы, принимая во внимание такие факторы, как химический состав жидкости, рабочая температура и диапазоны давления.
Пружинная и сильфонная инженерия
Конструкция с одной пружиной сохраняет запирающее усилие уплотнения постоянным на протяжении всего срока его службы, сохраняя необходимое давление при контакте с поверхностью, не оказывая на него слишком большого напряжения, которое может ускорить износ. Материалы, из которых изготовлены пружины, обычно это нержавеющая сталь, не ржавеют и сохраняют свои механические свойства даже при изменении температуры. Резиновые сильфоны выполняют несколько задач: предотвращают утечки вдоль вала в качестве вторичного уплотнения, позволяют валу перемещаться в осевом направлении и передают вращательное усилие. Выбор материала сильфона зависит от того, насколько хорошо он работает с различными жидкостями, а также от самых высоких и низких температур, которые он может выдерживать. Например, нитриловый каучук лучше подходит для продуктов на-масляной основе, а EPDM лучше подходит для использования на водной- основе и в системах горячего водоснабжения.
Структурные преимущества перед альтернативными конструкциями
Механические уплотнения типа 1 имеют явные преимущества по сравнению с картриджными или компонентными конструкциями. Механические уплотнения типа 1 позволяют заменять отдельные детали вместо картриджных уплотнений, которые поставляются предварительно-собранными как целые блоки. Это снижает затраты на техническое обслуживание, когда изнашиваются только определенные детали. Их открытая конструкция позволяет проверять их, не разбирая их целиком, что помогает ремонтным бригадам обнаруживать проблемы до того, как они станут серьезными. Эластомерные сильфоны выдерживают большее горизонтальное перемещение, чем металлические сильфоны. При обычном использовании он лучше компенсирует прогиб вала и тепловое расширение.
Сравнение механического уплотнения типа 1 с альтернативными решениями
Профессионалам в области закупок и проектирования предприятий часто приходится выбирать между различными конструкциями уплотнений, каждая из которых имеет свои преимущества в зависимости от потребностей применения и целей эксплуатации. Рассмотрение механических уплотнений типа 1 рядом с другими вариантами позволяет выявить определенные компромиссы-.
Структурные различия: уплотнения типа 1 и типа 2
Уплотнения типа 2 имеют пружины, закрепленные снаружи. Пружина остается на герметичной стороне поверхностей уплотнения, удерживая ее от технологической жидкости. Эта конструкция хорошо подходит для ситуаций, когда жидкости могут ржаветь или кристаллизоваться на витках пружины. Механические уплотнения типа 1 приводят пружину в контакт с процессом, что хорошо работает с чистыми жидкостями и упрощает форму уплотнения. Поскольку они сбалансированы, конфигурации типа 2 часто могут выдерживать более высокие давления. Механические уплотнения типа 1, с другой стороны, лучше всего работают в ситуациях с низкими-затратами и приемлемыми условиями работы.
Сравнение картриджных уплотнений
Картриджные уплотнения представляют собой предварительно-собранные блоки, которые упрощают установку и уменьшают количество ошибок, но их более высокая стоимость и необходимость полной замены увеличивают расходы на техническое обслуживание. Механические уплотнения типа 1 требуют более точной установки, но при этом допускают замену-на уровне компонентов, что делает их экономически-эффективными для предприятий с квалифицированными специалистами и множеством одинаковых насосов. Компании, которым нужна быстрая замена, выбирают конструкции картриджей; те, кто отдает приоритет долгосрочной-экономии средств, выбирают уплотнения компонентов.
Производительность в реальных-приложениях
Данные, полученные на химических предприятиях, показывают, что уплотнения типа 1 работают со слабыми кислотами, щелочами и органическими растворителями при температуре до 250 градусов по Фаренгейту и давлении 150 фунтов на квадратный дюйм. Нефтяной завод в Техасе сообщил, что среднее время безотказной работы при работе с охлаждающей водой превышает 18 месяцев. Калифорнийские водоочистные предприятия обнаружили, что 98% уплотнений центробежных насосов работают так, как ожидалось, после перехода на качественные варианты послепродажного обслуживания. Правильный выбор материала и установка обеспечивают производительность,-эквивалентную OEM, при значительно меньших затратах.
Установка, обслуживание и устранение неисправностей механических уплотнений типа 1
Правильная установка – первый шаг к хорошей работе уплотнения. Следующим шагом является систематическая практика технического обслуживания, которая продлит срок службы и предотвратит неожиданные поломки. Механические уплотнения типа 1: установка, обслуживание и устранение проблем требуют методического подхода.
Рекомендации по установке
Перед установкойэквивалент уплотнения типа 1, тщательно очистите камеру уплотнения от остатков и ржавчины. Биение вала должно оставаться в пределах 0,002 дюйма TIR. Порядок сборки (втулка вала, детали уплотнения, фланш-панель) предотвращает повреждения. Установочные размеры должны соответствовать спецификациям производителя. Для защиты резины используйте соответствующие инструменты, особенно приспособления для установки втулки. Смазывайте динамические эластомеры совместимыми жидкостями, чтобы предотвратить повреждение при сухом запуске.
Стратегии регулярного технического обслуживания
Планы регулярных проверок выявляют проблемы до того, как они станут серьезными. Визуальная проверка должна выявить утечку вокруг сальника, странную вибрацию или чрезмерный нагрев. Контроль температуры подшипников косвенно указывает на состояние уплотнений. Поддержание систем промывки или закалки обеспечивает охлаждение и смазку поверхностей уплотнений. Документируйте данные о характеристиках уплотнений, включая даты установки, виды отказов и условия эксплуатации, чтобы накопить институциональные знания. Заменяйте уплотнения во время планового технического обслуживания, чтобы избежать аварийных сбоев.
Распространенные сценарии устранения неполадок
Повреждения лицевой поверхности обычно возникают в результате сухого хода, абразивных частиц или чрезмерной вибрации. Проверьте работу системы промывки, состояние фильтра и выравнивание насоса. Чрезмерное перемещение вала за пределы допустимого диапазона указывает на износ подшипников или неправильную установку. Перед заменой уплотнения измерьте радиальное биение и люфт на конце вала. Утечка вторичного уплотнения вдоль вала предполагает неправильную установку, несовместимость эластомеров или плохое качество поверхности. Проверьте набухание или затвердевание эластомера, чтобы выявить проблемы химической совместимости, требующие использования более качественных материалов.
Информация о закупках и поставщиках механических уплотнений типа 1
Делая стратегический выбор источников снабжения, специалисты по закупкам должны обращать внимание не только на цены. Им необходимо найти баланс между краткосрочными-затратами и долгосрочными-требованиями к производительности и надежностью цепочки поставок. Механические уплотнения типа 1: анализ закупок и поставщиков предполагает оценку множества аспектов поставщика.
Оценка возможностей поставщика
Известные производители механических уплотнений, такие какУплотнение Джона Крэйна типа 1производители предлагают техническую поддержку, настройку и качественную документацию. UTTOX представляет собой более дешевую-альтернативу уплотнению John Crane типа 1 с эквивалентными характеристиками благодаря тщательному выбору материалов. Имея 30-летний опыт работы с 1990 года, UTTOX предлагает надежные решения в области уплотнений для промышленного применения, обеспечивая баланс между потребностями в производительности и бюджетными ограничениями для клиентов по всему миру.
Факторы ценообразования и время выполнения заказа
Выбор материала существенно влияет на цену уплотнения: поверхности из карбида кремния стоят намного дороже, чем карбоновые варианты, а специальные эластомеры превосходят стандартные нитрильные соединения. Кастомизация требует инвестиций в проектирование и оснастку, что увеличивает удельные затраты, особенно для небольших заказов. Применяются оптовые скидки-для согласования годовых потребностей для более выгодных цен. Стандартные установки поставляются со склада в течение нескольких дней; Изготовление индивидуального дизайна занимает 2–6 недель. Поддерживайте отношения с поставщиками, имеющими на складе популярные размеры, чтобы сократить расходы на экстренные закупки.
Сравнительный анализ поставщиков
Знание сильных сторон каждого поставщика облегчает сопоставление его навыков с конкретными потребностями в закупках. Производители оригинального оборудования (OEM), такие как John Crane, предоставляют широкий ассортимент продукции и полную техническую поддержку, но обычно берут больше. Эксперты вторичного рынка прилагают все усилия, чтобы предлагать аналогичную продукцию по разумным ценам, сохраняя при этом стандарты на хорошем уровне. Региональные оптовики предлагают местные товары и быстрое обслуживание, но у них может не хватить технических знаний-для более сложных работ. Чтобы получить максимальную выгоду, работайте напрямую с производителями, желательно хорошо-известными и имеющими большой опыт. Это потому, что они могут предложить низкие цены, хорошие технические навыки и стабильные поставки. Долгосрочные-результаты улучшаются, когда продавцов оценивают по постоянному качеству продукции,-своевременной доставке и внимательному обслуживанию клиентов, а не только по цене.
Принятие обоснованных решений о закупках
Чтобы успешно получить печати, вам нужно сбалансировать множество различных целей. Контроль качества посредством установленных процедур тестирования и сертификации материалов гарантирует, что заказы на возврат будут получать тот же уровень обслуживания. Когда необходимо заменить уплотнения, производству не придется ждать, поскольку на складе имеется достаточно деталей. Доступ к технической поддержке помогает решать вопросы по приложениям и устранять проблемы. Конкурентоспособная цена поможет вам уложиться в бюджет, не теряя при этом надежности. Возможности настройки позволяют удовлетворить конкретные потребности в инструментах, которые не могут быть реализованы в обычном каталоге. Компании должны работать только с продавцами, которые доказывают, что они сильны в этих областях. Это поможет компаниям сформировать партнерские отношения, которые выходят за рамки простой покупки вещей и включают совместную работу по решению проблем.
Заключение
В заключение,Механические уплотнения типа 1до сих пор используются на фабриках по всему миру для обеспечения безопасности прядильного оборудования в различных ситуациях. Они стабильны и не требуют больших затрат. Их проверенная-и-надежная конструкция одновременно проста и эффективна, а при правильном описании и установке они работают без утечек. Инженеры и специалисты по снабжению могут принимать решения, позволяющие сэкономить как на первоначальных инвестициях, так и на затратах на ведение бизнеса в долгосрочной перспективе, зная особенности конструкции, выбор материалов и эксплуатационные возможности. Существуют хорошие альтернативы дорогому оригинальному оборудованию, которые могут помочь организациям, которые следят за своим бюджетом. Эти замены могут поддерживать стандарты производительности, одновременно снижая затраты на покупку. Чтобы гарантировать надежность оборудования и низкую совокупную стоимость владения на протяжении всего срока его эксплуатации, успешные программы уплотнений учитывают такие факторы, как качество материалов, способ их установки, частота обслуживания и качество работы со своими поставщиками.
Часто задаваемые вопросы
1. Каковы основные преимущества использования механических уплотнений типа 1?
У механических уплотнений типа 1 есть много преимуществ: их простая конструкция снижает первоначальную стоимость и упрощает управление запасами; компонентная конструкция позволяет заменить только одну деталь, а не целое уплотнение; эластомерные сильфоны выдерживают перемещение вала и незначительное смещение; и они широко доступны, поэтому при необходимости вы можете быстро получить замену. Поскольку их надежность доказана в широком диапазоне рабочих условий, их можно использовать в обычных ситуациях без необходимости перехода на более дорогие варианты.
2. Могут ли уплотнения типа 1 взаимозаменяться с уплотнениями других типов?
Прямая взаимозаменяемость зависит от определенных способов монтажа и требований к размерам. Многие механические уплотнения типа 1 можно использовать вместо уплотнений оригинального оборудования, если диаметр вала, размеры камеры уплотнения и условия работы одинаковы. Но переход от одной совершенно другой конструкции к другой, например, от картриджных уплотнений к уплотнениям компонентов, требует замены оборудования. Прежде чем покупать новые уплотнения, важно ознакомиться с размерными моделями и спецификациями применения, чтобы убедиться, что они подходят и работают правильно.
3. Какие материалы лучше всего подходят для агрессивных сред?
Выбор материала уплотнительных поверхностей и эластомеров зависит от того, насколько они должны быть устойчивы к химическим веществам. Стороны из карбида кремния очень хорошо противостоят эрозии при воздействии широкого спектра химикатов. Что касается эластомеров, Viton хорошо работает с кислотами и топливом, а EPDH лучше подходит для каустических растворов и пара. При использовании в условиях, не выходящих за пределы механических пределов, детали из ПТФЭ химически инертны по отношению ко всем веществам. Важно убедиться, что для каждой технологической жидкости используется правильный материал, просмотрев таблицы химической совместимости и посоветовавшись с производителями уплотнений.
Сотрудничайте с Uttox для удовлетворения ваших требований к механическому уплотнению типа 1
Обладая 30-летним опытом производства и стремлением удовлетворить потребности клиентов, Uttox предлагает надежные варианты закрытия для тяжелых промышленных условий. Как производительМеханические уплотнения типа 1Имея большой опыт, мы можем предложить более дешевые варианты-оригинальных инструментов высокого класса, которые не жертвуют производительностью и надежностью. Химическая обработка и очистка воды — это лишь два из предприятий, которые используют наше механическое уплотнение Типа 1. Это придает вашим процессам необходимую надежность и последовательность.
Мы храним большой запас стандартных установок, которые могут быть отправлены сразу же, поэтому время простоя во время внесения важных исправлений сведено к минимуму. Мы предлагаем бесплатную поддержку от нашей команды экспертов, которая поможет вам выбрать лучшие материалы и настройки для ваших уникальных условий работы. Мы предлагаем низкие цены, быстрое обслуживание и гарантию качества, независимо от того, нужна ли вам одна новая пломба или крупный объем поставки.
Свяжитесь с нашими экспертами по адресу info@uttox.com, чтобы обсудить потребности вашего механического уплотнения, получить подробные технические характеристики или организовать образец проверки. Узнайте, как сотрудничество с надежным поставщиком механических уплотнений типа 1 может снизить ваши затраты, сохраняя при этом стандарты производительности, необходимые вашему бизнесу.
Ссылки
1. Механические уплотнения: конструкция и применение, второе издание. Инженерное издательство, 2018.
2. Промышленная насосная техника: Рекомендации по выбору, монтажу и обслуживанию. Техническая Пресса Интернэшнл, 2019.
3. «Выбор эластомерного материала для механических уплотнений». Журнал технологий промышленных уплотнений, том 34, выпуск 2, 2020 г.
4. Техническое обслуживание вращающегося оборудования: лучшие практики для перерабатывающих отраслей. Издательство Industrial Maintenance, 2021.
5. «Сравнительный анализ конфигураций торцевых уплотнений в центробежных насосах». Международная конференция по технологиям гидроизоляции, 2019.
6. Надежность технологического предприятия: выбор торцевого уплотнения и оптимизация производительности. Издательство «Инжиниринг надежности», 2022.
